冬季施工,这些你注意了吗?
基膜一种在墙纸黏贴前用于墙面处理的水性材料。黏贴前,在墙面涂上一层基膜层便形成一层致密的保护膜,起到坚固墙体并防止墙体水分渗透从而达到防霉、防潮、抗碱的作用,让墙纸黏贴后不发黄,延长墙纸使用年限的环保产品。
墙面最低成膜温度需要6℃。如果低于“最低成膜温度”施工会造成基膜产生龟裂、断裂、粉化等成膜不良现象,有一小部分人低温施工造成以上不良现象,误以为是产品问题,其实不是的,下面给大家普及一下冬季施工注意事项。
词解释

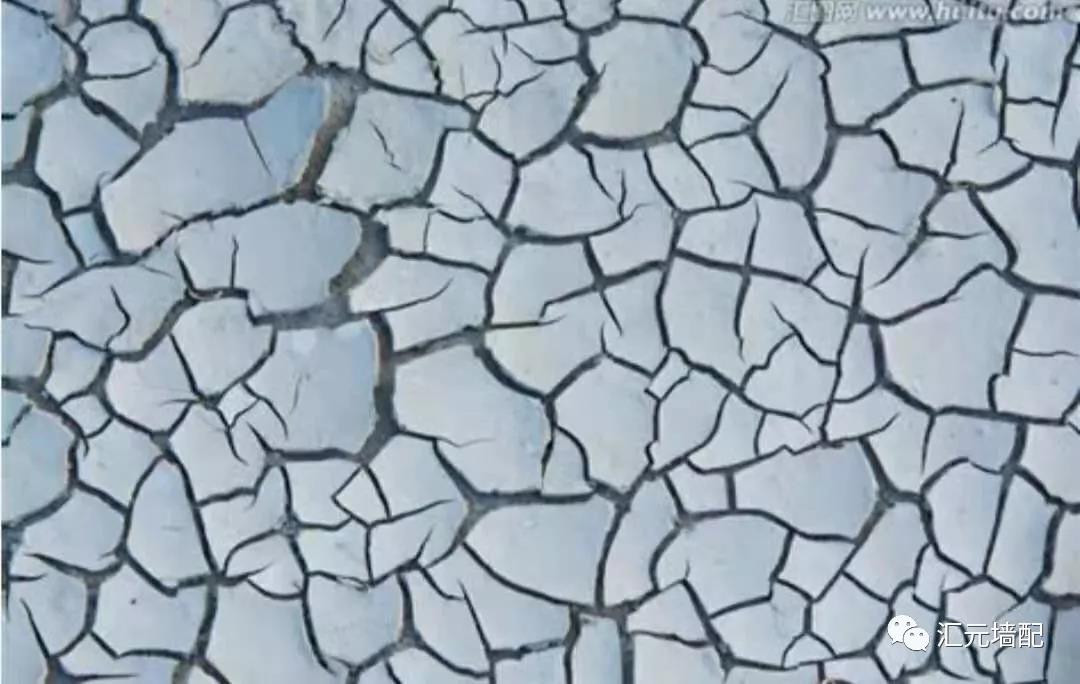

龟裂(crazing)
定义:是指基膜涂层产生网状裂纹,龟裂也称网裂,裂缝与裂缝连接成甲纹状的不规则裂缝。(不理解的叫起皮)
最低成膜温度
定义:最低成膜温度是基膜涂刷上墙后,由液态或粘稠态转变成固态连续膜层所需要的最低成膜温度。最低成膜温度是基膜产品对被涂物温度的最低要求,是基膜产品的最低可施工温度,在此温度以上基膜层呈现连续的膜层,反之,在此温度以下,基膜层则不连续,出现断裂、龟裂、粉化等成膜不良现象冻融
稳定性
定义:冻融稳定性,即是乳液经受冻结和融化交替变化时的稳定性,由于基膜和湿胶产品基中约有一部分是水,遇到低温条件环境地会发生冻结,冻结和融化不会造成产品质量变化。
抗冻性
定义:是指液态产品对低温条件具有而受能力,经短暂低温储存后,解冻融化后,产品的性能不明显下降,从而不影响产品冬季运输受冻。
在什么情况下,基膜涂刷上墙后会产生“起皮”现象?
分析:
第一种情况:
多发生在腻子层(或乳胶漆层)结实度不足的墙面,这些墙面的特点是基层疏松、表层与基层的结合力不强。当涂刷基膜后,基膜形成膜层粘附在腻子层(或乳胶漆层)表面,当腻子层(或乳胶漆层)结实度不能承受基膜收缩的表面张力时,就会形成“咬底”或“起皮”。
第二种情况:
多发生在粉化型的不耐水腻子墙面,这种墙面的特点是:腻子粘结强度低、表面粉化满布粉屑、毛细孔多而吸水力强;基膜涂刷后,水分吸收得快,抑制基膜的连续成膜,形成网状裂纹,干后形成起皮现象。当基膜溶液的固含量越高,基膜涂刷越厚的的地方,越容易发生起皮。(改善措施:将基膜的兑水量增至1:1.5,然后施工时涂刷两遍,即可解决。)
第三种情况:
低温施工,施工墙面温度低于基膜最低成膜温度,在气温较低的施工环境中使用时,基膜涂层成膜受限制不会连续成膜,产生龟裂、起皮,影响成膜效果。(改善措施:施工前可以用太阳灯照射加热或开暧气提高施工墙面温度,必需等基膜成膜干后才能撤走太阳灯或关暖气。不能一次涂刷太厚,等第一遍基本干后再涂刷第二遍。)施工时是检测墙体的温度,不是看室内温度,一般室内和墙面有几度的温度差。
综合以上:气温骤降、墙体温度过低,空气流通快速、墙体吸水性过大,快速干燥的施工环境,以及其他影响基膜干燥的因素,均可能造成基膜发生起皮的成膜不良现象。这些情况在常温条件下同样存在,但是如在冬季的低温气候条件下,影响更加明显。
糯米胶
糯米胶是以可食用淀粉为原料,食盐防腐,经过高温蒸煮熬制而成的水溶性环保胶黏剂产品。由于产品注重环保性能,杜绝产品中塑化剂、保湿剂、防腐剂等化工原料成分的添加,使得糯米胶受冬季低温环境影响后增稠变硬,增加施工难度。
其主要原因是糯米胶属于淀粉类产品,在低温环境中会产生物理变化,为正常现象。施工时要注意:
1.低温环境使用时,可先将包装完好的产品置放温度为25℃中,在温暖环境下自行软化;
2.低温环境下产品溶水性降低,冬季调胶加水过程需多次,每次加水量不宜太多,否则会出现胶体分散不均和产生颗粒现象;
3.冬天切记涂胶不可过厚,浓胶薄涂,要使用短毛滚筒进行涂胶。
一、墙纸辅料抗冻指标:
1、基膜产品的抗冻和解冻性能指标:
(以1L装的基膜为例)基膜产品处于-30℃的条件中,连续冻结7天,形成固体状态;在室内环境温度为20-25℃的条件中,持续吸热解冻,72小时后基膜可恢复。(基膜经冻结、解冻过程以后,会变稠,经搅拌均匀后可正常使用。)
注:a、请勿使用热水泡; b、在解冻的过程中不能搅拌,完全解冻后搅拌均匀可正常使用)
2、胶液类产品(包括白胶、透明胶、日本胶)的抗冻和解冻性能指标:
胶浆产品处于-20℃的条件中,连续冻结7天,形成固体状态;在室内环境温度为25℃的条件中,持续吸热解冻,24小时后可恢复。(胶浆产品经冻结、解冻过程以后,会变稠,经搅拌均匀后可正常使用。)
注:a、请勿使用热水泡;b、在解冻的过程中不能搅拌,完全解冻后搅拌均匀可正常使用)
二、冬季施工条件:
1、基膜施工条件6-40℃之间,请不要在气温低于基膜的最低成膜温度6℃,相对湿度大于85%的潮湿、寒冷天气下施工,不然基膜会产生龟裂现象。
2、胶液类产品的施工条件6-40℃之间
注意:使用常温的水开胶即可,请不要使用热水进行开胶
冬季墙纸辅料产品使用注意事项
